Antenneforsøg, J-pole til 4 meter (70 MHz).

En J-pole antenne er nem at lave.
Til en forsøgsantenne til 70,450 MHz genbrugte jeg et par gardinstænger af aluminium.

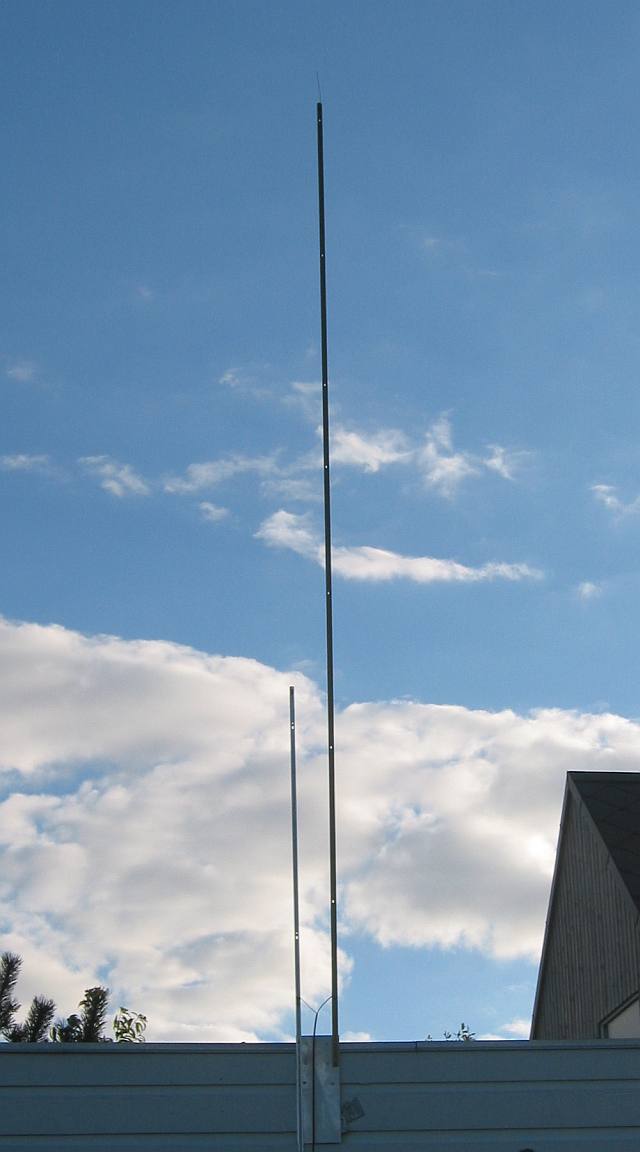

De blev skruet på et stykke aluminium og klasket fast på siden af carportens tagskæg.
Det lange element er 305 cm inclusive en lille forlængelse lavet af kobbertråd.
Det korte element er 101 cm, begge længder målt fra overkanten af aluminiumspladen.
Afstanden mellem dem er 9,5 cm.

.

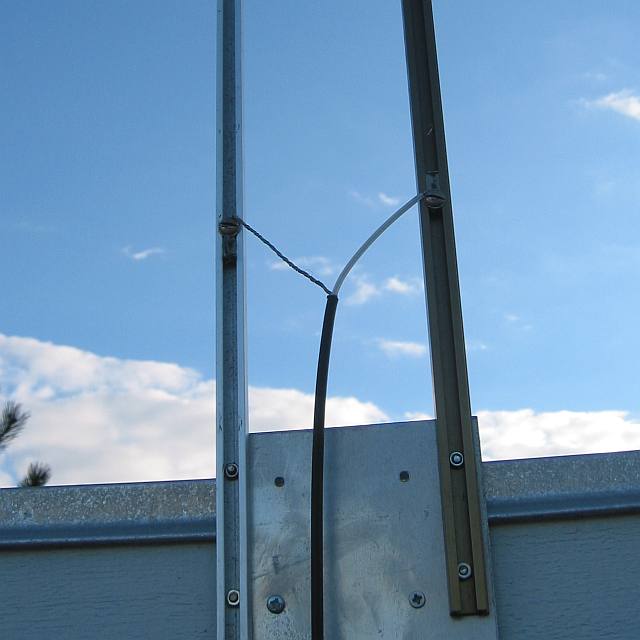

To af endestykkerne fra gardinstængerne blev brugt som forskydelige tilkoblingspunkter.
Bedst SWR (1:1) med tilkoblingspunkterne 10 cm over aluminiumspladens overkant.

.

Der er ikke enighed om, hvordan coaxkablet skal sluttes til.
I dette tilfælde blev SWR bedst med inderlederen på det lange element.
Det anbefales at vikle en lille spole af coaxkablet lige under antennen.

Et godt program til at beregne alle mål findes her :
www.hamuniverse.com/jpole.html

Hvis antennen skal bruges mere permanent er det nødvendigt at lave coax-tilslutningen vandtæt,
for eksempel med en lille kabeldåse, og at afstive de to elementer så højt som muligt med et
stykke acrylplade eller lignende.
SWR ændrer sig, når elementerne svinger "ude af takt" i blæsevejr.

Tilpasning og målinger udført med HF/VHF SWR analyzer MFJ-259B.
